水锤消除器


MOOHA
水锤消除器
顺畅吸收缓和水锤的在线型水锤消除器
FEATURE 特征
吸收水锤
与储压器不同，MOOHA可直接在管路中安装。
在无需阻止水流的情况下，起到吸收水锤的杰出效果。
易施工
独特的设计使得它即使在狭窄的空间里也能简单、
自由地安装，并且根据现场的情况可选择安装的方向。
使用范围
最大工作压力 ：1.6Mpa{16.3kgf/cm2}以下
最高工作温度 ：60℃以下

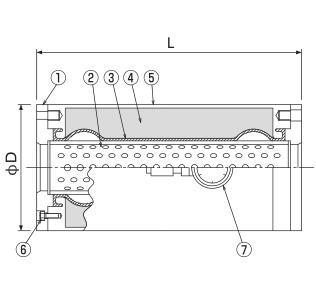

MATERIALS 材质表
No.
 部件
 材 质
1 法兰
 Q235A
2 有孔内管
 PVC-U
3 橡胶内胆
 CSM
4 空气室
 （充入氮气）
5 外壳
 20
6 六角螺栓
 45
7 压力计
 （带气门芯）

标准品使用PN16法兰。
法兰材质可变更为SUS304·316。
外壳材质可变更为SUS304·316。
有孔内管材质可变更为SUS304·316。
标准品的表面为环氧树脂涂料。

有孔内管
顺着水流方向的内管上均匀分布着许多小孔，且与橡胶内胆的里层相通。
橡胶内胆
有孔内管被两端用法兰固定的，有着优良气密性及弹性的橡胶内胆包裹。
空气室
内胆与外壳之间有一个空气室，空气室内部已充有0.5Mpa的氮气。

DIMENSIONS 口径尺寸
型号
 公称直径
[mm]
 本体尺寸  [mm]
空气室容量
[ I ]
 重量
[ kg ]
 螺栓
（JIS10K法兰） [mm]
φD
 L
MH-25
 25
 127
 156
 1 7 M12×40L×4根×2
MH-50
 50
 168
 270
 3 13 M16×45L×4根×2
MH-80
 80 194
 380
 6 19 M16×50L×8根×2
MH-100
 100 219
 440
 8 27 M16×50L×8根×2
MH-125
 125 273
 560
 16
 44 M16×50L×8根×2
MH-150
 150 325
 640
 27
 66 M20×50L×8根×2

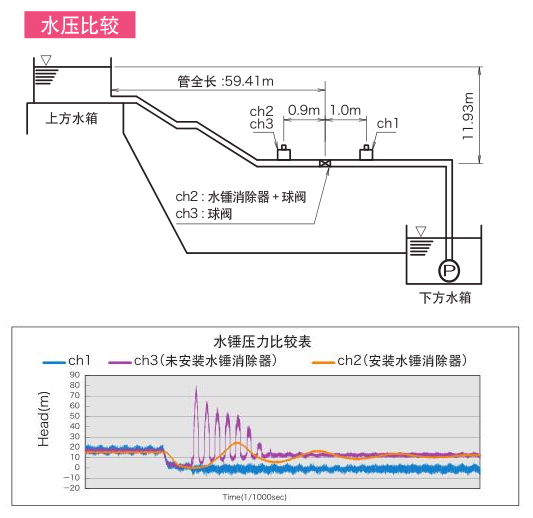

从左边比较表来看，安装了水锤消除器的管道，止回阀关闭时产生的水锤压力是关闭前的1.5倍。未安装水锤消除器的管道，止回阀关闭时产生的水锤压力是闭前的4.3倍。减压差大致为68%。另外，从水锤波形的周期图可以确定水锤消除器压力可以缓解水锤的冲击力。



产品选择一览表
配管长度L=100m
管内最高工作压力为1.6Mpa{16.3kgf/cm ２ }。以下是λ（允许水击压力/常用压力）=1.5时所需的MOOHA的数量。假设阀门的关闭时间(t)为0.3秒。
型号
 公称直径
 管内流速(m/s)
2 3 4
MH-50
 50
 ○
 ○
 ○○
MH-80
 80 ○
 ○○
 ○○
MH-100
 100
 ○
 ○○
 ○○
MH-125
 125 ○
 ○○
 ○○
MH-150
 150 ○
 ○○
 ○○

L=100m, t=0.3秒,λ=1.5
表中一个圆代表一个MOOHA,两个圆的话，代表两个MOOHA。

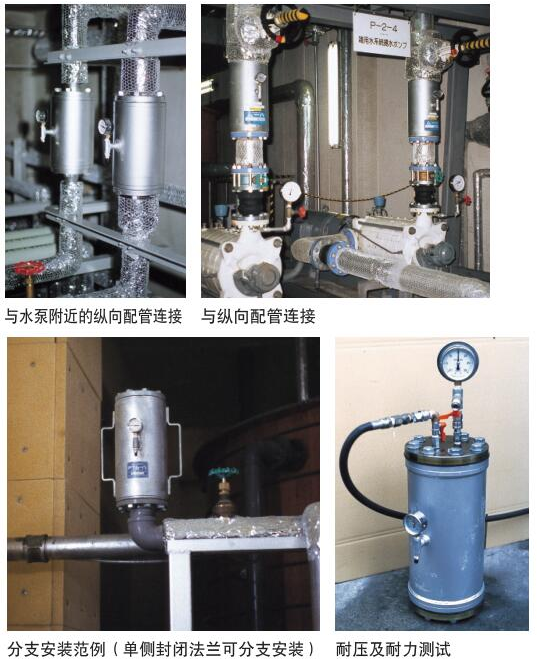

安装案例
