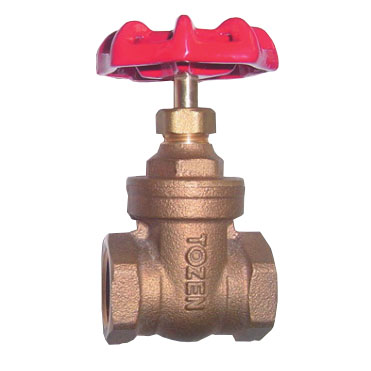

青铜闸阀GGV-25 PN25


BRONZE GATE VALVE
青铜闸阀
SPECIFICATION 规格
SCREWED-IN BONNET ・ SOLID WEDGE DISC
NON-RISING STEM ・ INTEGRAL SEAT ・ ASBESTOS FREE
THREADED TO BS 21 (ISO 7) / ASME B1.20.1
SIZE RANGE : 15mm (1/2") ~ 50mm (2")
螺纹阀帽 ・ 实心楔形阀板
暗杆 ・ 整体阀座 ・ 无石棉
螺纹符合BS 21(ISO 7) / ASME B1.20.1
口径范围 ： 15mm（1/2"） ~ 50mm(2")
PRESSURE RATINGS 压力等级
Working Pressure 工作压力
 25 bar WOG Non-Shock
10.5 bar Saturated Steam
Testing Pressure 测试压力
 Shell（阀体） : 37.5 bar Hydrostaic 液压
Seat（阀座） : 27.5 bar Hydrostaic 液压
5.5 bar Air 气压

MATERIALS 材质表
Part 部件
 Material  材质
 ASTM 美标
 BS 英标
Body 阀体
 Bronze 青铜
 B584 C84400
 1400 LG1
Disc 阀板
 Bronze 青铜
 B584 C84400
 1400 LG1
Bonnet 阀帽
 Bronze 青铜
 B584 C84400
 1400 LG1
Packing 密封
 PTFE 特氟龙

Gland 塞栓
 Brass 黄铜

Packing Nut 密封螺母
 Brass 黄铜
 B16 C36000
 2874 CZ121
Stem 阀杆
 Aluminium Bronze 铝青铜

Handwheel 手轮
 Cast Iron 灰铸铁
 A48 No.35
 1452 Gr.260

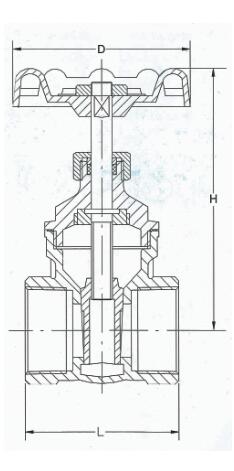

DIMENSIONS 口径尺寸
Size
 L
 H
 D
 Weight
[mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [kg]
 [Ib]
15
 1/2
 50
 2.0
 74
 2.9
 54
 2.1 0.3
 0.66
20
 3/4
 54
 2.1
 86
 3.4
 60 2.4
 0.5
 1.10
25 1
 61
 2.4
 102
 4.0
 73 2.9
 0.7
 1.54
32 1-1/4
 68
 2.7
 118
 4.6
 78 3.1
 1.0
 2.20
40 1-1/2
 71
 2.8
 130
 5.1
 78 3.1
 1.3
 2.87
50 2
 83.5
 3.3
 155
 6.1
 96 3.8
 2.1
 4.63



Note:
1. If used for gas application, please consult our sales ofce.
2. Design and specifcations are subject to change without prior notice.
备注 :
1. 如应用于气体，请联系我司确认。
2. 设计和规格如有修改，恕不另行事先通知
