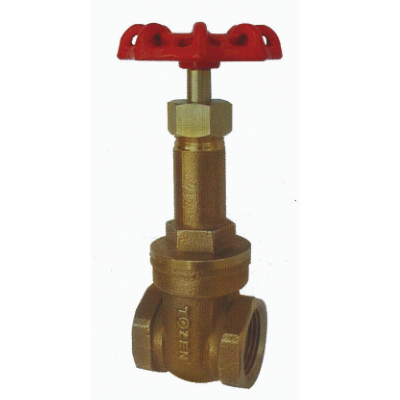

青铜明杆闸阀R-GGV


BRONZE RISING STEM GATE VALVE
青铜明杆闸阀
SPECIFICATION  规格
SCREWED-IN BONNET ・ SOLID WEDGE DISC
RISING STEM ・ INTEGRAL SEAT ・ ASBESTOS FREE
THREADED TO BS 21 (ISO 7) / ASME B1.20.1
SIZE RANGE : 15mm(1/2") ~ 80mm(3")
螺纹阀帽 ・ 实心楔形阀板
明杆 ・ 整体阀座·无石棉
螺纹符合BS 21（ISO 7）/ ASME B1.20.1
口径范围 : 15mm(1/2") ~ 80mm(3")
PRESSURE RATINGS 压力等级
Working Pressure 工作压力
 300 psi (20.7 bar) WOG Non-Shock
150 psi (10.3 bar) Saturated Steam
Testing Pressure 测试压力
 Shell（阀体） : 450 psi (31bar) Hydrostaic 液压
Seat（阀座） : 330 psi (22.7bar) Hydrostaic 液压
80 psi (5.5bar) Air 气压

MATERIALS 材质表
Part 部件
 Material 材质
 ASTM 美标
 BS 英标
Body 阀体
 Bronze (Gunmetal) 青铜
 B584 C84400
 1400 LG1
Bonnet 阀帽
 Bronze (Gunmetal) 青铜
 B584 C84400
 1400 LG1
Disc 阀板
 Bronze (Gunmetal) 青铜
 B584 C84400
 1400 LG1
Stem 阀杆
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Packing 密封
 Graphite 石墨
 Non-Asbestos
 Non-Asbestos
Packing Nut 密封螺母
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Gland 塞栓
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Handwheel 手轮
 Cast Iron 灰铸铁
 A48 No.35
 1452 Gr.260

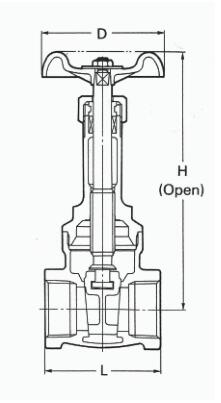

DIMENSIONS 口径尺寸
Size
 L
 H (Open)
 D
 Weight
[mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [kg]
 [Ib]
15 1/2
 43 1.7 125 4.9 57 2.2 0.4
 0.88
20 3/4
 50 2.0 145 5.7 65 2.6
 0.6 1.32
25 1
 53 2.1 169 6.7 72 2.8
 0.9
 1.98
32 1-1/4
 63 2.5 209 8.2 78 3.1
 1.2
 2.65
40 1-1/2
 64 2.5 238 9.4 98 3.9
 1.7
 3.75
50 2
 72 2.8 290 11.4 108 4.3
 2.7
 5.95
65 2-1/2
 90 3.5 354 13.9 126 5.0
 5.5
 12.1
80 3
 101 4.0 404 15.9 126 5.0
 7.9
 17.4




Note:
1. If used for gas application, please consult our sales ofce.
2. Design and specifcations are subject to change without prior notice.
备注 :
1. 如应用于气体，请联系我司确认。
2. 设计和规格如有修改，恕不另行事先通知。
