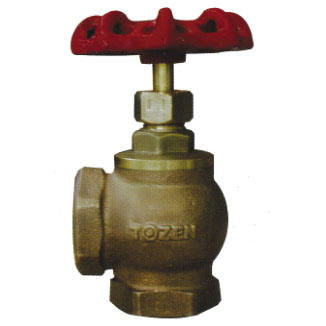

青铜角阀


BRONZE ANGLE VALVE
青铜角阀
SPECIFICATION 规格
SCREWED-IN BONNET ・ ANGLE TYPE BODY ・ RISING STEM
THREADED TO BS 21(ISO 7) / ASME B1.20.1
SIZE RANGE : 15mm (1/2") ~ 50mm (2")
明杆
螺纹符合BS 21(ISO 7)/ASME B1.20.1
口径范围 ： 15mm（1/2"） ~ 50mm(2")
PRESSURE RATINGS 压力等级
Working Pressure 工作压力
 300 psi (20.7 bar) WOG Non-Shock
150 psi (10.3 bar) Saturated Steam
Testing Pressure 测试压力
 Shell（阀体） : 450 psi (31 bar) Hydrostaic 液压
Seat（阀座） : 330 psi (22.7 bar) Hydrostaic 液压
80 psi (5.5 bar) Air 气压

MATERIALS 材质表
Part 部件
 Material 材质
 ASTM 美标
 BS 英标
Body 阀体
 Bronze (Gummetal) 青铜
 B584 C84400
 1400 LG1
Bonnet 阀帽
 Bronze (Gummetal) 青铜
 B584 C84400
 2874 CZ121
Disc 阀板
 Bronze (Gummetal) 青铜
 B584 C84400
 2874 CZ121
Stem 阀杆
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Packing 密封
 PTFE 特氟龙

Packing Nut 密封螺母
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Gland 塞栓
 Brass Rod 棒材黄铜
 B16 C36000
 2874 CZ121
Handwheel 手轮
 Cast Iron 灰铸铁
 A48 No.35
 1452 Gr.260

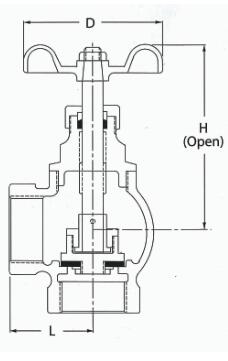

DIMENSIONS 口径尺寸
Size
 L
 H (Open)
 D
 Weight
[mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [mm]
 [inch]
 [kg]
 [Ib]
15 1/2
 27
 1.1
 78
 3.1 53
 2.1 0.3 0.66
20 3/4
 32
 1.3
 92
 3.6 57 2.2 0.4 0.88
25 1
 35
 1.4
 105 4.1 65 2.6 0.6 1.32
32 1-1/4
 42
 1.7
 119 4.7 72
 2.8 1.0 2.20
40 1-1/2
 49
 1.9
 130 5.1 78 3.1 1.3 2.87
50 2 62
 2.4
 139 5.5 97 3.8 1.9 4.19



Note:
1. If used for gas application, please consult our sales ofce.
2. Design and specifcations are subject to change without prior notice.
备注 :
1. 如应用于气体，请联系我司确认。
2. 设计和规格如有修改，恕不另行事先通知。
