凸耳型蝶阀 BFV-LB


LUG TYPE BUTTERFLY VALVE
凸耳型蝶阀
SPECIFICATION 规格
FOR BS 4504 PN10/PN16 FLANGE MOUNTING
FACE-TO-FACE DIMENSION TO ISO 5752/BS 5155/BS EN 593
LEVER/WORM GEAR OPERATOR
法兰规格符合BS 4504 PN10/PN16
阀门长度符合ISO 5752/BS 5155/BS EN 593
手杆式/蜗轮式
PRESSURE / TEMPERATURE RATINGS 压力/温度等级

Working Pressure 工作压力
 16 bar
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM Seat)
-10˚C to 80˚C (NBR Seat)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

MATERIALS 材质表
Part 部件
 Material 材质
 BS 英标
Body 阀体
 Cast Iron 灰铸铁
Ductile Iron 球墨铸铁
 A126 ClassB
A536 Cr65-45-12
Disc 阀板
 Ductile Iron 球墨铸铁
Aluminum Bronze 铝青铜
Stainless Steel 304 不锈钢304
Stainless Steel 316 不锈钢316
 A536 Cr65-45-12
B148 C95400
A351 CF-8
A351 CF-8M
Seat 阀座
 EPDM 乙丙橡胶
NBR 丁腈橡胶
Shaft 阀杆
 Stainless Steel 410 不锈钢410
Stainless Steel 431 不锈钢431
Stainless Steel 316 不锈钢316
 A276 S410 00
A276 S43100
316 S16
Taper Pins 销
 Stainless Steel 316 不锈钢316
 316 S16
Handle 手柄
 Carbon Steel 碳钢
O-Ring O型圈
 EPDM 乙丙橡胶
NBR 丁腈橡胶
Bushing 衬套
 PTFE 特氟龙
Luberized Bronze Luberized青铜
 B62 C83600

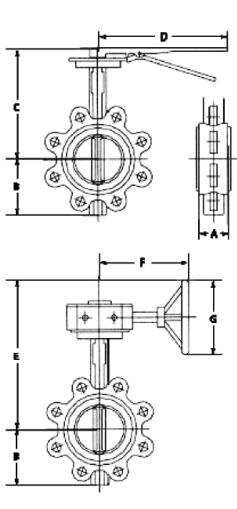

DIMENSIONS 口径尺寸
Size
[mm]
 A
[mm]
 B
[mm]
 C
[mm]
 D
[mm]
 E
[mm]
 F
[mm]
 G
[mm]
 Cv
90°
 Weight
Gear Type
[kg]
50 42 80 191 265 270 158 145 135 10
65 45 89 205 265 284 158 145 220 11
80 45 95 211 265 290 158 145 302 11
100 51 114 230 265 309 158 145 600 15
125 54.5 127 243 265 322 158 145 1022 18
150 54.5 139 256 265 335 158 145 1579 19
200 59.6 175 294 358 438 232 285 3136 28
250 67 203 326 358 470 232 285 5340 38
300 75.5 242 371 358 515 217.5 285 8250 67
350 75.5 267 - - 546 217.5
 285 11917 76



SPECIFICATION  规格
DOUBLE-STAGE WORM GEAR OPERATOR
双级传动式蜗轮驱动器
PRESSURE / TEMPERATURE RATINGS 压力/温度等级

Working Pressure 工作压力
 16 bar
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM Seat)
-10˚C to 80˚C (NBR Seat)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

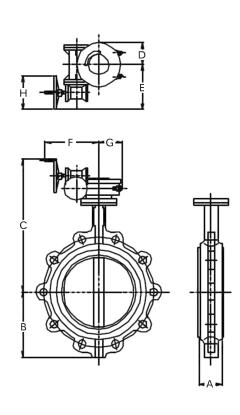

DIMENSIONS 口径尺寸

Size
[mm]
 A
[mm]
 B
[mm]
 Double-Stage Worm Gear Operator
 Cv
90°
 Weight
Gear Type
[kg]
C
[mm]
 D
[mm]
 E
[mm]
 F
[mm]
 G
[mm]
 H
[mm]
400 87/102 316 686 104 328 104 279 302 16388 120
450 106/114 334 709 104 328 104 279 302 21705 154
500 132 370 767 142 328 145 305 302 27908 195
600 152 562 851 142 394 145 305 391 43116 295



Note:
1. Actuator mounting fange conforms to ISO 5211 drilling.
2. The butterfy valve can be supplied with electric or pneumatic actuator.
3. Pneumatic actuators are available in spring return or double acting.
4. Micro switch / limit switch box are available upon request.
5. JIS B2239 10K, ASTM Class125, and other fange standards available upon request.
6. If used for gas application, please consult our sales ofce.
7. Design and specifcations are subject to change without prior notice.
备注 :
1. 驱动法兰按ISO 5211标准。
2. 可选电动、气动执行器。
3. 气动执行器有单作用或双作用可选。
4. 可加装限位开关。
5. 可提供JIS B2239 10K, ASTM Class125及其他法兰连接标准的产品。
6. 如应用于气体，请联系我司确认。
7. 设计和规格如有修改，恕不另行事先通知。
