双法兰蝶阀 BFV-DCB


DOUBLE FLANGE BUTTERFLY VALVE(CONCENTRIC TYPE)
双法兰蝶阀
SPECIFICATION  规格
CONCENTRIC TYPE ・  FLANGED TO BS 4504 PN10/PN16
FACE-TO-FACE DIMENSION TO ISO 5752 / BS 5155 (DOUBLE FLANGE SHORT BODY) /
EN593 BASIC SERIES 13 (DOUBLE FLANGE SHORT BODY) / API 609
LEVER / WORM GEAR OPERATOR
法兰规格符合BS 4504 PN10/PN16
阀门长度符合ISO 5752/BS 5155(双法兰短体)/EN593 BASIC SERIES 13(双法兰短体)/API 609
手杆式/蜗轮式
PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
 16 bar
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM Seat)
-10˚C to 80˚C (NBR Seat)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

MATERIALS 材质表

Part 部件
 Material 材质
 BS 英标
Body 阀体
 Ductile Iron 球墨铸铁
 EN-JS 1050
Disc 阀板
 Ductile Iron 球墨铸铁
Aluminum Bronze 铝青铜
Stainless Steel 304 不锈钢304
Stainless Steel 316 不锈钢316
 EN-JS 1050
EN 1982 CC491K
BS 970 304 C15
BS 970 316 C16
Seat 阀座
 EPDM 乙丙橡胶
NBR 丁腈橡胶
Shaft 阀杆
 Stainless Steel 410 不锈钢410
Stainless Steel 431 不锈钢431
Stainless Steel 316 不锈钢316
 BS970 410 S21
BS970 431 S29
316 S16
Taper Pins 销
 Stainless Steel 316 不锈钢316
 316 S16
Handle 手柄
 Carbon Steel 碳钢
O-Ring O型圈
 NBR 丁腈橡胶
Bushing 衬套
 Luberized Bronze  Luberized青铜
 EN 1982 CC491K

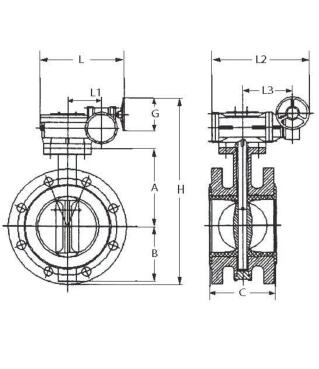

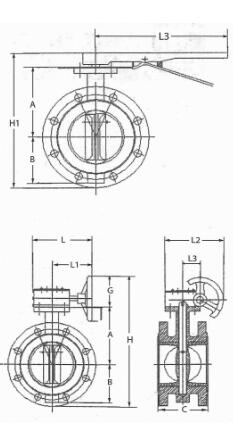

DIMENSIONS 口径尺寸

Size
[mm]
 A
[mm]
 B
[mm]
 C
[mm]
 H
[mm]
 L
[mm]
 L1
[mm]
 L2
[mm]
 L3
[mm]
 G
[mm]
 Cv
90°
 Weight
Gear Type
[kg]
50
 110 80 108 304 226 173 173 45 150 135 12
65 134 80 112 338 226 173 173 45 150 220 13
80 131 95 114 342 226 173 173 45 150 302 15
100 150 114 127 371 226 173 173 45 150 600 18
125 170 114 140 406 226 173 173 45 150 1022 22
150 180 133 140 434 226 173 173 45 150 1579 27
200 210 175 152 573 313 239 278 63 285 3136 38
250 246 201 165 641 313 239 278 63 285 5340 55
300 276 242 178 695 307 226 300 80 285 8250 78
350 328 267 190 777 307 226 300 80 285 11917 110



SPECIFICATION 规格
DOUBLE-STAGE WORM GEAR OPERATOR
双级传动式蜗轮驱动器
PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
 16 bar (DN400~600)
10 bar (DN700~1200)
Testing Pressure 测试压力
 Shell（阀体） : 24 bar (DN400~600)
15 bar (DN700~1200)
Seat （阀座）: 17.6 bar (DN400-600)
11 bar (DN700~1200)
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM Seat)
-10˚C to 80˚C (NBR Sear)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

DIMENSIONS 口径尺寸
Size
[mm]
 A
[mm]
 B
[mm]
 C
[mm]
 H
[mm]
 L
[mm]
 L1
[mm]
 L2
[mm]
 L3
[mm]
 G
[mm]
 Cv
90°
 Weight
Gear Type
[ kg ]
400
 376 316 216 957 103 174 104 103 279 16388 150
450 407 344 222 1007 103 174 104 103 279 21705 164
500 448 380 229 1085 103 174 104 103 305 27908 240
600 518 468 267 1246 138 174 130 138 305 43116 350
700 560 530 292 1415 560 1415 243 173 358 49500 500
800 620 602 318 1528 620 1529 243 173 358 68250 615
900 685 661 330 1741 685 1742 278 201 409 86375 820
1000 735 724 410 1863 735 1864 278 201 409 119750 1095
1200 917 869 470 2240 917 2241 458 310 435 154000 1725



Note:
1. Actuator mounting fange conforms to ISO 5211 drilling.
2. The butterfy valve can be supplied with electric or pneumatic actuator.
3. Pneumatic actuators are available in spring return or double acting.
4. Micro switch / limit switch box are available upon request.
5. JIS B2239 10K, ASTM CLass125＆100, and other fange standards available upon request.
6. If used for gas application, please consult our sales ofce.
7. Design and specifcations are subject to change without prior notice.
备注 :
1. 驱动法兰按ISO 5211标准。
2. 可选电动、气动执行器。
3. 气动执行器有单作用或双作用可选。
4. 可加装限位开关。
5. 可提供JIS B2239 10K, ASTM Class125 ＆ Class100及其他法兰连接标准的产品。
6. 如应用于气体，请联系我司确认。
7. 设计和规格如有修改，恕不另行事先通知。
