双法兰蝶阀 BFV-DUB


DOUBLE FLANGE BUTTERFLY VALVE (UNIVERSAL TYPE)
双法兰蝶阀
SPECIFICATION 规格
UNIVERSAL TYPE ・ FLANGED TO BS 4504 PN10
CONFORMS TO MSS SP-67-1995 / API 609-91
DOUBLE-STAGE WORM GEAR OPERATOR
法兰规格符合BS 4504 PN10
与MSS SP-67-1995 / API 609-91一致
双级传动式蜗轮驱动器
PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
 10 bar
Testing Pressure 测试压力
 Shell（阀体） : 15 bar
Seat（阀座） : 11 bar
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM Seat)
-10˚C to 80˚C (NBR Seat)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

MATERIALS 材质表
Part 部件
 Material 材质
 BS 英标
Body 阀体
 Cast Iron 灰铸铁
Ductile Iron 球墨铸铁
 Gr. 220
EN-JS 1050
Disc 阀板
 Ductile Iron 球墨铸铁
Aluminum Bronze 铝青铜
Stainless Steel 304 不锈钢304
Stainless Steel 316 不锈钢316
 EN-JS 1050
EN 1982 CC491K
BS 970 304 C15
BS 970 316 C16
Seat 阀座
 EPDM 乙丙橡胶
NBR 丁腈橡胶
Viton 氟胶
Shaft 阀杆
 Stainless Steel 410 不锈钢410
Stainless Steel 431 不锈钢431
Stainless Steel 316 不锈钢316
 BS970 410 S21
BS970 431 S29
316 S16
Taper pins 销
 Stainless Steel 316 不锈钢316
 316 S16
Handle 手柄
 Carbon Steel 碳钢
O-Ring O型圈
 NBR 丁腈橡胶
Bushing 衬套
 Luberized Bronze Luberized 青铜
 EN 1982 CC491K

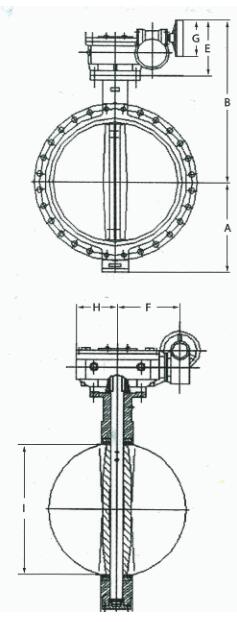

DIMENSIONS 口径尺寸
Size
[mm]
 A
[mm]
 B
[mm]
 C
[mm]
 D
[mm]
 E
[mm]
 F
[mm]
 G
[mm]
 H
[mm]
 I
[mm]
 L
[mm]
 Cv
90°
 Weight
Gear Type
[ kg ]
700 624 530 357 173 382 243 435 173 675 165 49500 490
750 560 564 357 173 382 243 435 173 725 167 73426 553
800 608 602 357 173 382 243 435 173 773 190 78250 693
900 656 661 410 201 476 278 435 201 840 203 87500 730
1000 800 724 410 201 476 278 435 201 940 218 119750 1100
1050 777 784 410 201 476 278 435 201 999 251 121000 1305
1200 864 869 509 214 528 458 435 310 1126 276 154000 1687



Note:
1. Actuator mounting fange conforms to ISO 5211 drilling.
2. The butterfy valve can be supplied with electric or pneumatic actuator.
3. Pneumatic actuators are available in spring return or double acting.
4. Micro switch / limit switch box are available upon request.
5. JIS B2239 10K, ASTM CLass100, and other fange standards available
upon request.
6. If used for gas application, please consult our sales ofce.
7. Design and specifcations are subject to change without prior notice.
备注 :
1. 驱动法兰按ISO 5211标准。
2. 可选电动、气动执行器。
3. 气动执行器有单作用或双作用可选。
4. 可加装限位开关。
5. 可提供JIS B2239 10K ， ASTM Class100及其他法兰连接标准的产品。
6. 如应用于气体 ， 请联系我司确认。
7. 设计和规格如有修改 ， 恕不另行事先通知。
