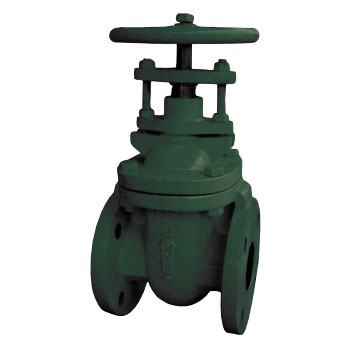

铸铁闸阀 CGV-B


CAST IRON GATE VALVE
铸铁闸阀
SPECIFICATION  规格
NON-RISING STEM ・ INSIDE SCREW
BS 5150 ・ FLANGED TO BS 4504 PN16
暗杆 ・ 内螺纹
BS 5150 ・ 法兰规格符合BS 4504 PN16
PRESSURE / TEMPERATURE RATINGS 压力/温度等级

 DN50~300
 DN350~600
Working Pressure 工作压力
 16 bar
 10 bar
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
 Shell（阀体） : 15 bar
Seat（阀座） : 11.1 bar
Working Temperature 工作温度
 -10˚C to 120˚C
Suitable Media 介质
 Water, Oil & Gas 水/油/气体
＊16 bar pressure rating is available for DN350-600.The body material shall be Ductile lron.
DN350-600产品的额定压力为16bar。其阀体材质为球墨铸铁。

MATERIALS 材质表
Part 部件
 Material 材质
 BS 英标
Body 阀体
 Cast Iron 灰铸铁
 A126 Class B
Bonnet 阀帽
 Cast Iron 灰铸铁
 A126 Class B
Disc 阀板
 Cast Iron 灰铸铁
 A126 Class B
Seat Ring 阀座密封圈
 Gunmetal 青铜
 B62 C83600
Stem 阀杆
 Brass 黄铜
Stainless Steel 不锈钢
 B16 C36000
S42000
Packing 密封
 Graphite 石墨
 Non-Asbestos
Handwheel 手轮
 Cast Iron 灰铸铁
 A126 Class B

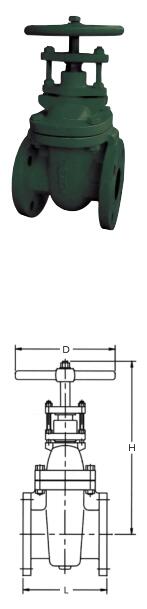

DIMENSIONS 口径尺寸
Size
[mm]
 L
[mm]
 H
[mm]
 D
[mm]
50 178 302 178
65 190 332 178
80 203 335 200
100 229 423 254
125 254 485 300
150 267 545 300
200 292 644 348
250 330 769 400
300 356 860 457
350 381 987 560
400 406 1044 560
450 432 1148 610
500 457 1257 610
600 508 1418 765



Note:
1. JIS B2239 10K,ASTM Class125,and other fange standards available upon request.
2. If used for gas application, please consult our sales ofce.
3. Design and specifcations are subject to change without prior notice.
备注 :
1. 可提供JIS B2239 10K, ASTM Class125及其他法兰连接标准的产品。
2. 如应用于气体，请联系我司确认。
3. 设计和规格如有修改，恕不另行事先通知。
