法兰不锈钢软接头


STAINLESS STEEL FLEXIBLE HOSE

不锈钢软接头

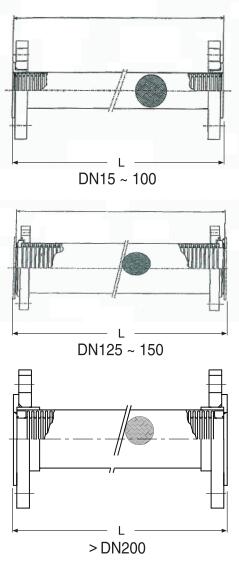

MATERIALS 材质表

DN15 ~ 100
Part 部件
 Material 材质
Collar 轴环
 Stainless Steel 不锈钢
Loose Flange 松套法兰
 Carbon Steel 碳钢
Bellow 波纹管
 Stainless Steel 不锈钢
Braid 软网
 Stainless Steel 不锈钢

DN125 ~ 150
Part 部件
 Material 材质
Split Ring 开口环
 Carbon Steel 碳钢
Ring 支承环
 Carbon Steel/Stainless Steel 碳钢/不锈钢
Loose Flange 松套法兰
 Carbon Steel 碳钢
Bellow 波纹管
 Stainless Steel 不锈钢
Braid 软网
 Stainless Steel 不锈钢
Joint Sheet 衬垫

> DN200
Part 部件
 Material 材质
Collar 轴环
 Carbon Steel/Stainless Steel 碳钢/不锈钢
Loose Flange 松套法兰
 Carbon Steel/Stainless Steel 碳钢/不锈钢
Bellow 波纹管
 Stainless Steel 不锈钢
Braid 软网
 Stainless Steel 不锈钢

DIMENSIONS 口径尺寸
Nominal Diameter  公称直径
 Overall Length  长度
[mm]
 Lateral Movement  偏移量
[mm]
 Working Pressure  工作压力
[ MPa ]
[mm]
 [inch]
15 1/2
 300
 34
 1.6
20 3/4
 300
 34
 1.6
25 1
 300
 34
 1.6
32 1-1/4
 300
 33
 1.6
40 1-1/2
 300
 32
 1.6
50 2
 300
 24
 1.6
65 2-1/2
 300
 33 1.6
80 3 300
 25
 1.6
100 4 300
 22 1.6
125 5 300
 17 1.6
150 6 300
 14 1.6
200 8 300
 6 1.6
250 10 300
 5.5 1.6
300 12 300
 5 1.6


Note:
1. Other specifcations are also available, please consult with us.
2. Design and specifcations are subject to change without prior notice.
备注 :
1. 如有其他规格要求，请咨询。
2. 设计和规格如有修改，恕不另行事先通知。
