CAST IRON GATE VALVE 铸铁闸阀 SPECIFICATION 规格 NON-RISING STEM ・ INSIDE SCREW FLANGED TO BS TABLE-E FACE-TO-FACE DIMENSION TO BS 3464 暗杆 ・ 内螺纹 法兰规格符合BS TABLE-E 阀门长度符合BS 3464 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
10 bar
Testing Pressure 测试压力
Shell（阀体） : 15 bar Seat（阀座） : 11.1 bar
Working Temperature 工作温度
-10˚C to 120˚C
Suitable Media 介质
Water, Oil & Gas 水/油/气体
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Cast Iron 灰铸铁
EN-JL 1040
Bonnet 阀帽
Cast Iron 灰铸铁
EN-JL 1040
Disc 阀板
Cast Iron 灰铸铁
EN-JL 1040
Seat Ring 阀座密封圈
Bronze 青铜
EN1982 CC491K
Stem 阀杆
Brass 黄铜 Stainless Steel 420 不锈钢420
EN12165 W603N BS970 420 S37
Packing 密封
Graphite 石墨
Non-Asbestos
Handwheel 手轮
Cast Iron 灰铸铁
EN-JL 1040

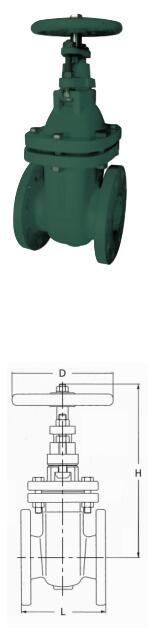

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H [mm]
D [mm]
40
140
270
160
50
146
292
160
65
159
324
160
80
165
360
160
100
171
380
200
125
190
454
250
150
210
490
250
200
241
578
250
250
273
711
320
300
305
767
320
Note: 1. JIS B2239 10K and other fange standards available upon request. 2. Design and specifcations are subject to change without prior notice. NON-RISING STEM ・ INSIDE SCREW FLANGED TO BS TABLE-E FACE-TO-FACE DIMENSION TO BS 3464 暗杆 ・ 内螺纹 法兰规格符合BS TABLE-E 阀门长度符合BS 3464 备注 : 1. 可提供JIS B2239 10K及其他法兰连接标准的产品。 2. 设计和规格如有修改，恕不另行事先通知。
