IRON GATE VALVE 铸铁闸阀 SPECIFICATION 规格 NON-RISING STEM INSIDE SCREW DIN 3352 ・ FLANGED TO DIN 2532 PN10 / PN16 暗杆 ・ 内螺纹 DIN 3352 ・ 法兰 规格 符合DIN 2532 PN10 / PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
DUCTILE IRON BODY
CAST IRON BODY
Working Pressure 工作压力
DN40~300
DN40~300
DN350~400
16 bar
10 bar
6 bar
Testing Pressure 测试压力
Shell （阀体） : 24 bar Seat （阀座） : 17.6 bar
Shell （阀体） : 15 bar Seat （阀座） : 11 bar
Shell （阀体） : 9 bar Seat （阀座） : 6.6 bar
Working Temperature 工作温度
-10˚C to 120˚C
Suitable Media 介质
Water, Oil & Gas 水/石油/气体
MATERIALS 材质表
Part 部件
Material 材质
DIN 德标
Body 阀体
Cast Iron 灰铸铁 Ductile Iron 球墨铸铁
EN-JL 1040 EN-JL 1050
Bonnet 阀帽
Cast Iron 灰铸铁 Ductile Iron 球墨铸铁
EN-JL 1040 EN-JL 1050
Disc 阀板
Cast Iron 灰铸铁 Ductile Iron 球墨铸铁
EN-JL 1040 EN-JL 1050
Seat Ring 阀座密封圈
Brass 黄铜
EN 12165 W603N
Stem 阀杆
Brass 黄铜 Stainless Steel 不锈钢
EN 12165 W603N BS970 420 S37 / 17440 x20Cr13
Packing 密封
Graphite 石墨
Non-Asbestos
Handwheel 手轮
Cast Iron 灰铸铁
EN-JL 1040

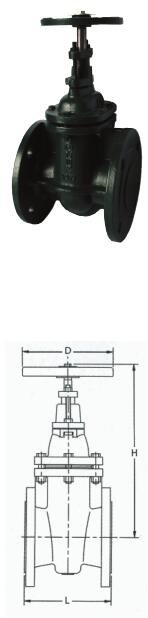

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H [mm]
D [mm]
F4 series
F5 series
40
140
240
245
160
50
150
250
255
160
65
170
270
277
160
80
180
280
303
160
100
190
300
340
200
125
200
325
387
250
150
210
350
454
250
200
230
400
538
250
250
250
450
629
320
300
270
500
730
320
350
290
550
970
400
400
310
600
940
400
Note: 1. DN350 and DN400 only available for cast iron body. 2. Face to face dimensions conforms to DIN 3202 F4/F5 series. 3. JIS B2239 10K and other fange standards available upon request. 4. If used for gas application, please consult our sales ofce. 5. Design and specifcations are subject to change without prior notice. 备注 : 1. DN350～400只能用灰铸铁的阀体。 2. 阀门长度符合DIN 3202 F4/F5。 3. 可提供JIS B2239 10K及其他法兰连接标准的产品。 4. 如应用于气体，请联系我司确认。 5. 设计和规格如有修改，恕不另行事先通知。
