CAST IRON RISING STEM GATE VALVE 铸铁明杆闸阀 SPECIFICATION 规格 RISING STEM ・ OUTSIDE SCREW AND YOKE BS 5150 ・ FLANGED TO BS 4504 PN16 明杆 BS 5150 ・ 法兰规格符合BS 4504 PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
DN50~300
DN350~600
Working Pressure 工作压力
16 bar
10 bar
Testing Pressure 测试压力
Shell（阀体） : 24 bar Seat（阀座） : 17.6 bar
Shell（阀体） : 15 bar Seat（阀座） : 11 bar
Working Temperature 工作温度
-10˚C to 120˚C
Suitable Media 介质
Water, Oil & Gas 水/油/气体
＊16 bar pressure rating is available for DN350-600.The body material shall be Ductile lron. DN350-600产品的额定压力为16bar。其阀体材质为球墨铸铁。
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Cast Iron 灰铸铁
A126 Class B
Bonnet 阀帽
Cast Iron 灰铸铁
A126 Class B
Disc 阀板
Cast Iron 灰铸铁
A126 Class B
Seat Ring 阀座密封圈
Gunmetal 青铜
B62 C83600
Stem 阀杆
Brass 黄铜 Stainless Steel 不锈钢
B16 C36000 A276 S42000
Packing 密封
Graphite 石墨
Handwheel 手轮
Cast Iron 灰铸铁
A126 Class B

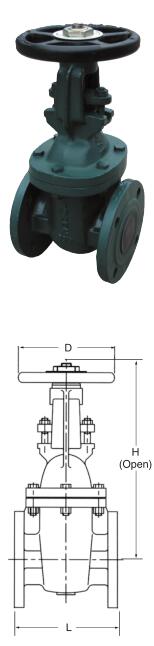

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H(Open) [mm]
D [mm]
Weight [kg]
50
178
375
178
17
65
190
422
178
23
80
203
475
200
28
100
229
606
254
50
125
254
683
300
70
150
267
828
348
92
200
292
1003
400
129
250
330
1211
457
208
300
356
1421
560
289
350
381
1641
560
380
400
406
1828
560
460
450
432
2047
610
673
500
457
2246
610
859
600
508
2632
765
1225
Note: 1. JIS B2239 10K,ASTM Class125,and other fange standards available upon request. 2. If used for gas application, please consult our sales ofce. 3. Design and specifcations are subject to change without prior notice. 备注 : 1. 可提供JIS B2239 10K, ASTM Class125及其他法兰连接标准的产品。 2. 如应用于气体，请联系我司确认。 3. 设计和规格如有修改，恕不另行事先通知。
