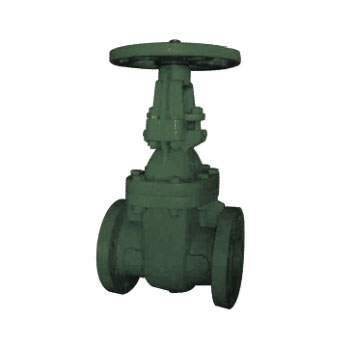

CAST IRON RISING STEM GATE VALVE 铸铁明杆闸阀 SPECIFICATION 规格 RISING STEM ・ OUTSIDE SCREW AND YOKE BS 5150 ・ FLANGED TO BS 4504 PN25 明杆 BS 5150 ・ 法兰规格符合BS 4504 PN25 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
25 bar
Testing Pressure 测试压力
Shell（阀体） : 37.5 bar Seat（阀座） : 27.5 bar
Working Temperature 工作温度
-10˚C to 120˚C
Suitable Media 介质
Water, Oil & Gas 水/油/气体
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Cast Iron 灰铸铁
A126 Class B
Bonnet 阀帽
Cast Iron 灰铸铁
A126 Class B
Disc 阀板
Cast Iron 灰铸铁
A126 Class B
Seat Ring 阀座密封圈
Gummetal 青铜
B62 C83600
Stem 阀杆
Brass 黄铜 Stainless Steel 不锈钢
B16 C36000 A276 S42000
Packing 密封
Graphite 石墨
Non-Asbestos
Handwheel 手轮
Cast Iron 灰铸铁
A126 Class B

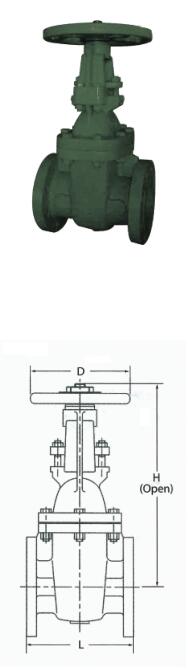

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H(Open) [mm]
D [mm]
50
216
384
175
65
241
436
200
80
283
492
254
100
305
610
300
125
381
715
300
150
403
812
348
200
419
1019
432
250
457
1211
508
300
502
1386
508
Note: 1. Other fange standards available upon request. 2. If used for gas application, please consult our sales ofce. 3. Design and specifcations are subject to change without prior notice. 备注 : 1. 可提供其他法兰连接标准的产品。 2. 如应用于气体，请联系我司确认。 3. 设计和规格如有修改，恕不另行事先通知。
