DUCTILE IRON RESILIENT SEAT GATE VALVE (TYPE A) 球墨铸铁弹性暗杆闸阀（A型） SPECIFICATION 规格 NON-RISING STEM ・ INSIDE SCREW BS 5163-TYPE A ・ FLANGED TO BS 4504 PN16 暗杆 ・ 内螺纹 BS 5163 A型 ・ 法兰规格符合BS 4504 PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
16 bar
Testing Pressure 测试压力
Shell（阀体） : 24 bar Seat（阀座） : 17.6 bar
Working Temperature 工作温度
-20˚C to 110˚C (EPDM) -10˚C to 80˚C (NBR)
Suitable Media 介质
Water, Oil & Gas 水/油/气体
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Ductile Iron 球墨铸铁
EN-JS 1050
Bonnet 阀帽
Ductile Iron 球墨铸铁
EN-JS 1050
Disc 阀板
Ductile Iron 球墨铸铁 (EPDM Coated/ EPDM涂层 NBR Coated) NBR涂层
EN-JS 1050
Stem 阀杆
Stainless Steel 420/431 不锈钢420/431
BS970 420S37/BS970 431S29
O-Ring O型圈
EPDM 乙丙橡胶 NBR 丁腈橡胶
Wrench Nut 锁紧螺母
Ductile Iron 球墨铸铁
EN-JS 1050
Handwheel 手轮
Ductile Iron 球墨铸铁
EN-JS 1050

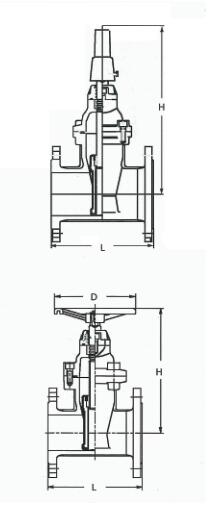

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H (Handwheel) [mm]
H (Wrench Nut) [mm]
D [mm]
50
178
210
291
175
65
190
237
318
175
80
203
274
355
175
100
229
300
381
175
125
254
364
445
255
150
267
404
485
255
200
292
497
572
305
250
330
590
656
355
300
356
667
773
355
350
381
882
947
435
400
406
956
1022
535
450
432
1027
1092
610
500
457
1106
1171
610
600
508
1258
1313
762
Note: 1. If used for gas application, please consult our sales ofce. 2. Design and specifcations are subject to change without prior notice. 备注 : 1. 如应用于气体，请联系我司确认。 2. 设计和规格如有修改，恕不另行事先通知。
