CAST IRON GLOBE VALVE 铸铁截止阀- B SPECIFICATION 规格 RISING STEM ・ OUTSIDE SCREW AND YOKE BS 5152 ・ FLANGED TO BS 4504 PN16 明杆 BS 5152 法兰规格符合BS 4504 PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
16 bar
Testing Pressure 测试压力
Shell （阀体） : 24 bar Seat （阀座） : 17.6 bar
Working Temperature 工作温度
-10 ˚C to 120 ˚C
Suitable Media 介质
Wate r, Oil & Gas 水/石油/气体
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Cast Iron 灰铸铁
A126 Class B
Bonnet 阀帽
Cast Iron 灰铸铁
A126 Class B
Disc 阀板
Gunmetal 青铜
B62 C83600
Seat Ring 阀座密封圈
Gunmetal 青铜
B62 C83600
Stem 阀杆
Brass 黄铜 Stainless Steel 420 不锈钢 420
B16 C36000 S4200
Packing 密封
Graphite 石墨
Non-Asbestos
Handwheel 手轮
Cast Iron 灰铸铁
A126 Class B

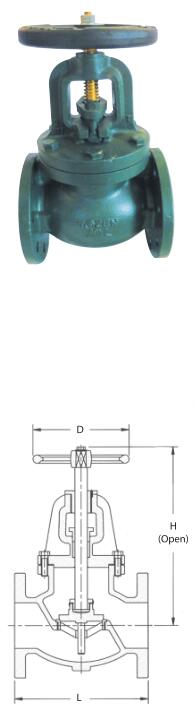

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H(Open) [mm]
D [mm]
50
203
295
190
65
216
336
190
80
241
345
190
100
292
389
305
125
330
425
305
150
356
511
305
200
495
580
455
250
622
720
405
300
699
859
455
Note: 1. BS 5152 is equivalent to EN 13789. 2. BS 4504 PN16 is equivalent to EN 1092-2. 3. JIS B2239 10K, ASTM Class125, and other fange standards available upon request. 4. If used for gas application, please consult our sales ofce. 5. Design and specifcations are subject to change without prior notice. 备注 : 1. BS 5152等同于EN 13789。 2. BS 4504 PN16等同于EN 1092-2。 3. 可提供JIS B2239 10K，ASTM Class125及其他法兰连接标准的产品。 4. 如应用于气体，请联系我司确认。 5. 设计和规格如有修改，恕不另行事先通知。
