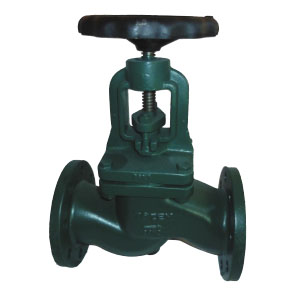

铸铁截止阀 S-CGLV-D


CAST IRON GLOBE VALVE (S-PATTERN)
铸铁截止阀（S型）
SPECIFICATION 规格
RISING STEM ・ OUTSIDE SCREW AND YOKE ・ BOLTED BONNET
DESIGN STANDARD CONFORMS TO DIN 3356
FACE-TO-FACE DIMENSION TO DIN 3202 F1
FLANGED TO DIN 2533 PN16
明杆
设计标准符合DIN 3356
阀门长度符合DIN 3202 F1
法兰规格符合DIN 2533 PN16
PRESSURE / TEMPERATURE RATINGS 压力/温度等级

Working Pressure/ 工作压力/
Temperature 温度
 16 bar at  - 10˚C to 120˚C
10 bar at 200˚C
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

MATERIALS 材质表

Part  部件
 Material 材质
 DIN 德标
Body 阀体
 Cast Iron 灰铸铁
 EN-JL 1040
Bonnet 阀帽
 Cast Iron 灰铸铁
 EN-JL 1040
Disc 阀板
 Stainless Steel 420（ 15~50mm ） 不锈钢420
Cast Iron （ 65~200mm ） 灰铸铁
 BS970 420S37
EN-JL 1040
Disc Ring 阀座密封圈
 Stainless Steel 420 不锈钢420
 BS970 420S37
Seat 阀座
 Stainless Steel 420 不锈钢420
 BS970 420S37
Stem 阀杆
 Stainless Steel 420 不锈钢420
 BS970 420S37
Packing 密封
 Graphite 石墨
 Non -Asbestos
Handwheel 手轮
 Cast Iron 灰铸铁
 EN-JL 1040

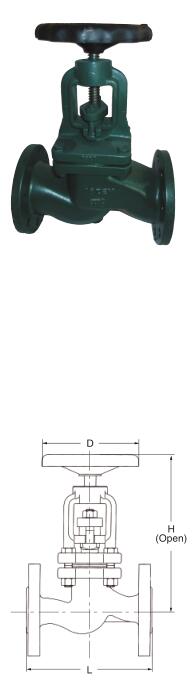

DIMENSIONS 口径尺寸
Size
[mm]
 L
[mm]
 H(Open)
[mm]
 D
[mm]
 Weight
[kg]
15 130 183 100 3
20 150 191 100 4
25 160 216 120 6
32 180 255 120 8
40 200 277 160 11
50 230 304 160 15
65 290 335 200 18
80 310 380 200 27
100 350 426 240 35
125 400 480 280 59
150 480 555 320 78
200 600 660 360 136


Note:
1. JIS B2239 10K and other fange standards available upon request.
2. Design and specifcations are subject to change without prior notice.
备注 :
1. 可提供JIS B2239 10K及其他法兰连接标准的产品。
2. 设计和规格如有修改，恕不另行事先通知。
