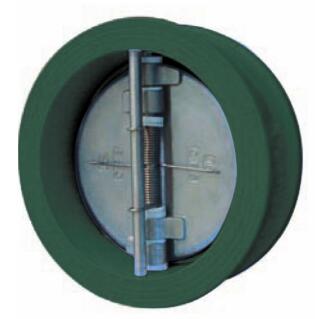

铸铁止回阀 DDCV-WB25


DUAL DOOR CHECK VALVE
双门止回阀
SPECIFICATION规格
FOR BS 4504 PN25 FLANGE MOUNTING
FACE-TO-FACE DIMENSION TO ISO 5752-82
法兰规格符合BS 4504 PN25
阀门长度符合ISO 5752-82
PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
 25 bar
Testing Pressure 测试压力
 Shell（阀体） : 37.5 bar
Seat（阀座） : 27.5 bar
Working Temperature 工作温度
 -10 ˚C to 120 ˚C (EPDM Seat)
-10 ˚C to 80 ˚C (NBR Seat)
Suitable Media 介质
 Water, Oil & Gas 水/油/气体

MATERIALS 材质表
Part 部件
 Material 材质
 BS 英标
Body 阀体
 Ductile Iron 球墨铸铁
 A536 65-45-12
Disc 阀板
 Ductile Iron 球墨铸铁
Aluminum Bronze 铝青铜
Stainless Steel 304 不锈钢304
Stainless Steel 316 不锈钢316
 A536 65-45-12
B584 C95400
A351 CF8
A351 CF8M
Spring 弹簧
 Stainless Steel 316 不锈钢316
 S31600
Shaft 阀杆
 Stainless Steel 316 不锈钢316
 S31600
Seat 阀座
 EPDM 乙丙橡胶
NBR 丁腈橡胶

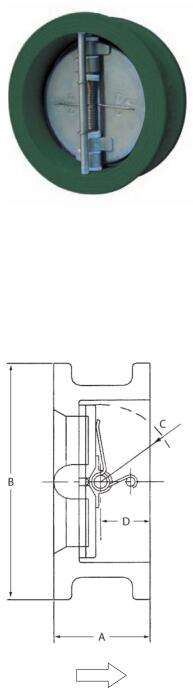

DIMENSIONS口径尺寸
Size
[mm]
 A
[mm]
 B
[mm]
 C
[mm]
 D
[mm]
50 43 106 29 19
65 46 126 36 20
80 64 141 42 28
100 64 164 53 27
125 70 192 64 30
150 76 220 77 31
200 89 280 102 33
250 114 335 127 50
300 114 394 149 43
*B = Outside diameter for PN25 fange mounting.
*B = 外径为PN25法兰安装。


Note:
1. Other fange standards available upon request.
2. If used for gas application, please consult our sales ofce.
3. Design and specifcations are subject to change without prior notice.
备注 :
1. 可提供其他法兰连接标准的产品。
2. 如应用于气体，请联系我司确认。
3. 设计和规格如有修改，恕不另行事先通知。
