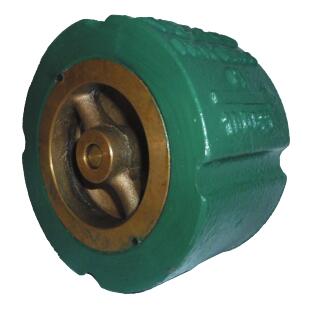

消音止回阀 SCV-WB


SLIENT CHECK VALVE (WAFER TYPE)
消音止回阀
SPECIFICATION 规格
FOR BS 4504 PN16/PN25 FLANGE MOUNTING
法兰规格符合BS 4504 PN16 / PN25
PRESSURE / TEMPERATURE RATINGS 压力/温度等级

 PN 16
 PN 25
Working Pressure 工作压力
 16 bar
 25 bar
Testing Pressure 测试压力
 Shell（阀体） : 24 bar
Seat（阀座） : 17.6 bar
 Shell（阀体） : 37.5 bar
Seat（阀座） : 27.5 bar
Working Temperature 工作温度
 -20˚C to 110˚C (EPDM)
-10˚C to 80˚C (NBR)
Suitable Media 介质
 Water,Oil & Gas 水/油/气体

MATERIALS 材质表
Part 部件
 Material 材质
 BS 英标
Body 阀体
 Cast Iron 灰铸铁
 A126 ClassB
Disc 阀体
 Gunmetal 青铜
Stainless Steel 不锈钢
 EN1982 CC491K
BS970 304S15
Spring 弹簧
 Stainless Steel 不锈钢
 BS970 304S15
Bushing 衬套
 Gunmetal 青铜
 EN1982 CC491K
Seat Ring 阀座密封圈
 EPDM 乙丙橡胶
NBR 丁腈橡胶
Viton 氟胶
 Commercial
Commercial
Commercial

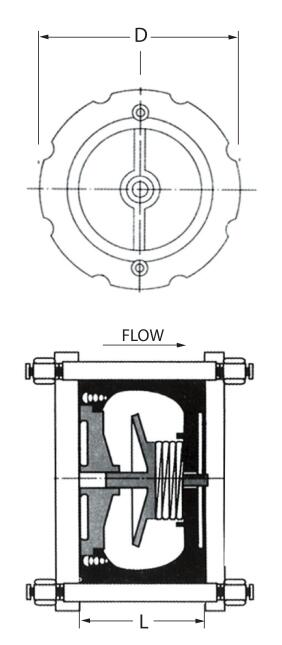

DIMENSIONS 口径尺寸
Size
[mm]
 L
[mm]
 D
[mm]
50 67 108
65 73 127
80 80 150
100 102 167
125 118 213
150 140 248
200 165 340
250 216 410
300 286 415
350 350 478



Note:
1.  JIS B2239 10K, ASTM Class125 & 250, and other fange standards available upon request.
2. If used for gas application, please consult our sales ofce.
3. Design and specifcations are subject to change without prior notice.
备注 :
1. 可提供JIS B2239 10K，ASTM Class125&250及其他法兰连接标准的产品。
2. 如应用于气体，请联系我司确认。
3. 设计和规格如有修改，恕不另行事先通知。
