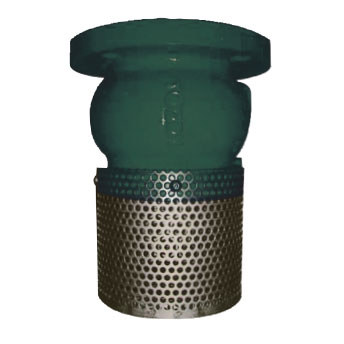

CAST IRON FOOT VALVE 铸铁底阀 SPECIFICATION 规格 EPDM / NBR RESILENT SEAT FLANGED TO BS 4504 PN16 聚四氟乙烯 / 丁腈座 法兰规格符合BS 4504 PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
16 bar
Testing Pressure 测试压力
Shell (阀体) : 24 bar Seat (阀座) : 17.6 bar
Working Temperature 工作温度
- 10˚C to 110˚C (EPDM Seat) - 10˚C to 80˚C (NBR Seat)
Suitable Media 介质
Water 水
MATERIALS 材质表
Part 部件
Material 材质
BS 英标
Body 阀体
Cast Iron 灰铸铁
A126 Class B
Disc 阀板
Stainless Steel 304 不锈钢304 Bronze 青铜
A351 CF8 B62 C83600
Stem 阀杆
Stainless Steel 304 不锈钢304
A351 CF8
Bushing 衬套
Gunmetal 青铜
B62 C83600
Screen 滤网
Stainless Steel 不锈钢
S30400
Seat 阀座
EPDM / NBR 乙丙橡胶/丁腈橡胶

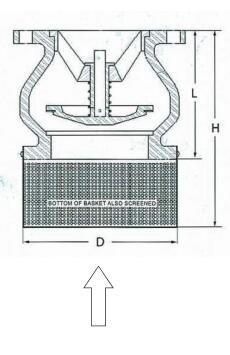

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H [mm]
D [mm]
50
133
160
114
65
140
205
130
80
152
240
144
100
185
300
177
125
216
355
203
150
229
410
237
200
257
490
290
250
393
575
330
300
362
655
383
Note: 1. Screen can be perforated or wire cloth. 2. BS 4504 PN16 is equivalent to EN 1092-2. 3. JIS B2239 10K, ASTM Class125, and other fange standards available upon request. 4. Design and specifcations are subject to change without prior notice. 备注 : 1. 过滤网可以打孔或者钢丝布。 2. BS 4504 PN16等同于EN 1092-2。 3. 可提供JIS B2239 10K，ASTM Class125及其他法兰连接标准的产品。 4. 设计和规格如有修改，恕不另行事先通知。
