CAST IRON BALL VALVE 铸铁球阀 SPECIFICATION 规格 FULL BORE ・ PTFE SEAT CONFORMS TO DIN 3202 F4 / F5 SERIES FLANGED TO DIN 2533 PN16 全通径 ・ 特氟龙座 符合DIN 3202 F4 / F5 SERIES 法兰规格符合DIN 2533 PN16 PRESSURE / TEMPERATURE RATINGS 压力/温度等级
Working Pressure 工作压力
16 bar
Testing Pressure 测试压力
Shell（阀体） : 24 bar Seat（阀座） : 17.6 bar
Working Temperature 工作温度
- 10˚C to 120˚C
Suitable Media 介质
Water, Oil & Steam 水/油/蒸汽
MATERIALS 材质表
Part 部件
Material 材质
DIN 得标
Body 阀体
Cast Iron 灰铸铁
EN-JL 1040
Bonnet 阀帽
Cast Iron 灰铸铁
EN-JL 1040
Ball 球体
Stainless Steel 304 不锈钢304
BS970 304S15
Seat 阀座
PTFE 特氟龙
Shaft 阀杆
Stainless Steel 420 不锈钢420
BS970 420S37
Handle 手轮
Cast Iron (DN50~80) 灰铸铁 Steel (DN100~200) 钢
EN-JL 1040

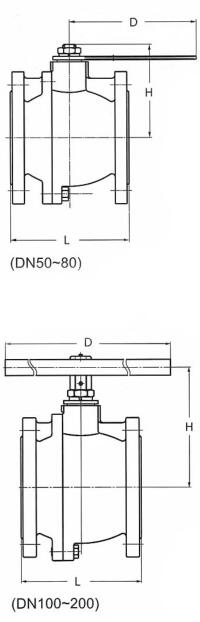

DIMENSIONS 口径尺寸
Size [mm]
L [mm]
H [mm]
D [mm]
Weight [kg]
50
150
115
165
11
65
170
130
185
15
80
180
140
200
18
100
190
155
220
25
125
325
195
250
41
150
350
240
285
68
200
400
325
340
119
Note: 1. Face to face dimensions conforms to DIN 3202 F4 / F5 SERIES. 2. Other fange standards available upon request. 3. Design and specifcations are subject to change without prior notice. 备注 : 1. 阀门长度符合DIN 3202 F4/F5 SERIES。 2. 可提供其他法兰连接标准的产品。 3. 设计和规格如有修改，恕不另行事先通知。
