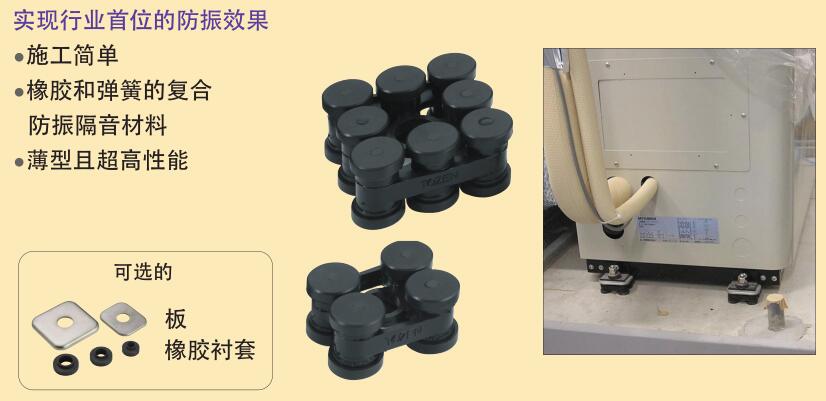

TSM 轻便式多功能橡胶垫


TSM HYBRID MAT
轻 便 式 多 功 能 橡 胶 垫



用 途

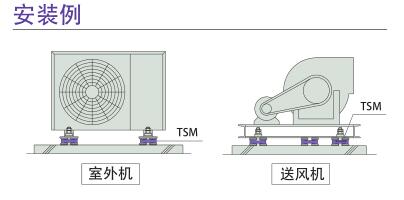

水泵、空调、送风机、电动机、压缩机、水平配管、风机盘管套件、成套空调设备等的防振

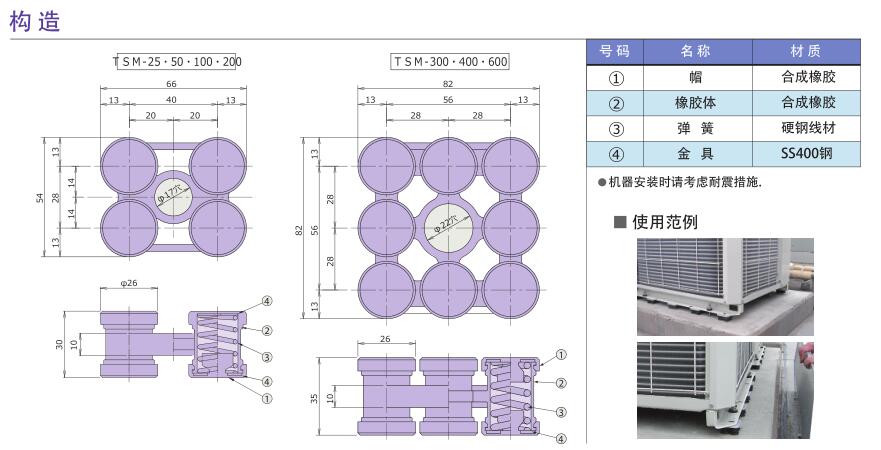

尺 寸

W66×D54×H30 　　W82×D82×H35

产品型号/性能
型 号
 尺 寸N/mm（kgf/mm）
 额定载荷N（kgf）
 固有振动频率Hz
TSM-25
 35.3 （3.6）
 108～245 （11～25）
 9.0～6.0
TSM-50
 69.6 （7.1）
 216～490 （22～50）
 9.0～5.9
TSM-100
 137 （14）
 441～981 （45～100）
 8.8～5.9
TSM-200
 284 （29）
 883～1961 （90～200）
 8.9～6.0
TSM-300
 422 （43）
 1324～2942 （135～300）
 8.9～6.0
TSM-400
 559 （57）
 1765～3923 （180～400）
 8.9～5.9
TSM-600
 843 （86）
 2648～5884 （270～600）
 8.9～6.0
在实际使用重量接近最大使用承重值时，从产品外观上可以看到渗进去的样子，但对产品性能没有影响。建议按照使用承重范围的中间值选型。



备注

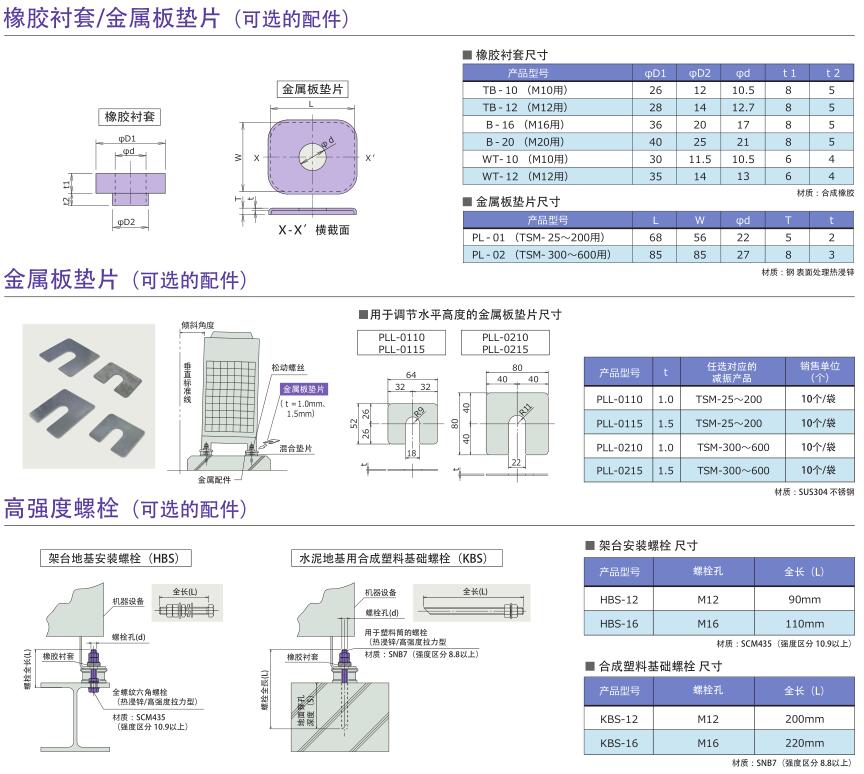

1.如有其他规格要求，请咨询。

2.设计和规格如有修改，恕不另行事先通知。




安装注意事项

请不要让产品粘附强酸，强碱，有机溶剂，油脂等物质。

产品安装时，压缩方向的承重要均等。

请在承重范围内使用。

产品要避免溅到焊接或焊割时产生的火花。
