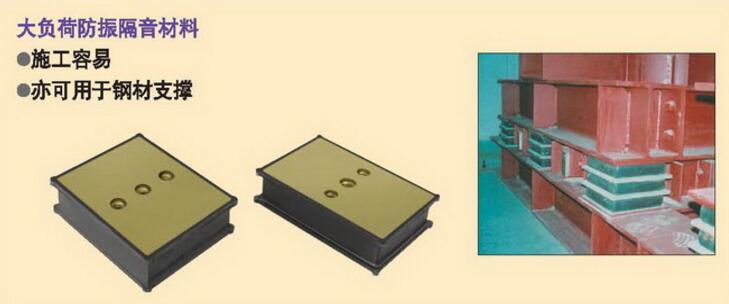

R 高荷载角形防振器


R HEAVY DUTY FLOOR MOUNTING RUBBER ISOLATOR
高 荷 载 角 型 防 振 器



用 途

大口径的垂直配管负荷支撑以及耐震防振动支撑、防振支撑材料等

安装场地

大型设备机器、立体停车场、机床、建筑承重体

构 造


号 码
 名 称
 材 质
1 金属板
 SS400钢
2 螺纹
 SS400钢
3 橡胶本体
 合成橡胶
请拧紧安装螺栓.
金属件为电镀锌表面处理.

产品型号/性能
型 号
 尺 寸　 （mm）
 静态弹性系数
N/mm（kgf/mm）
 最大载荷
N（kgf）
 质 量
kg
W
 L Md
 A
R1414
 140
 140
 M12
 13
 4864 （496）
 29420 （3000）
 2.7
R1417
 140
 170 M16
 16
 6590 （672）
 39227 （4000）
 3.3
R1421
 140
 210 M16
 16
 8875 （905）
 49033 （5000）
 4.0
R1625
 160 250 M16
 16
 12925 （1318）
 68647 （7000）
 4.4
R2028
 200 280 M16
 16
 20388 （2079）
 98067 （10000）
 7.6
※ 防震橡胶动态弹性系数等于静态弹性系数1.3倍。

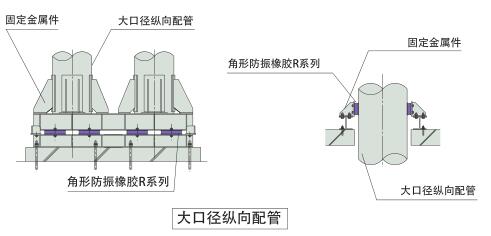

安装例


备注

1.如有其他规格要求，请咨询。
2.设计和规格如有修改，恕不另行事先通知。
