PTH系列

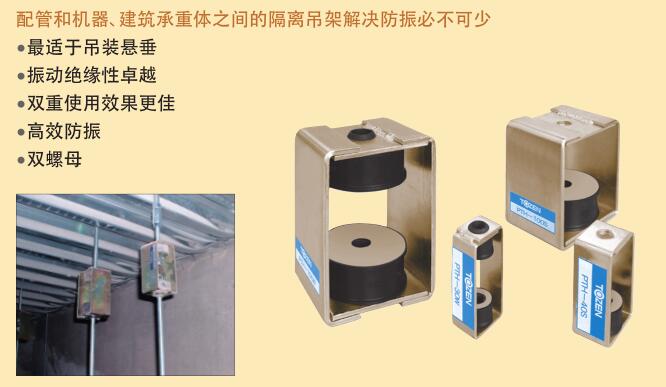

PTH   RUBBER VIBRATION ISOLAING HANGER
吊 架 型 橡 胶 防 振 器



用 途

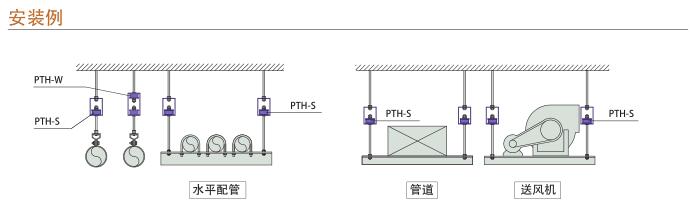

配管、管道、水泵、送风机、换气装置、冷暖空调、成套空调设备、风机盘管设备以及其他设备的悬垂吊装等

产品规格

口径 22mm～100mm

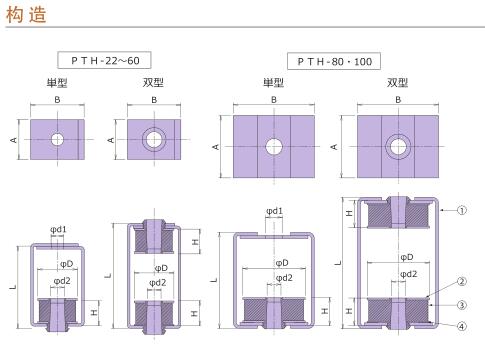

号 码
 名 称
 材质
1 外壳
 SS400钢
2 上壳
 SS400钢
3 橡胶本体
 合成树脂
4 下壳
 SS400钢

螺丝，螺帽，垫圈不属于商品 .
金属件为电镀锌表面处理 .

产品型号/性能 （S=单型、W=双型）
型 号
 尺 寸　（mm）
 最大螺丝径
 静态弹性系数N/mm（kgf/mm）
 额定载荷N（kgf）
 固有振动频率Hz
A
 B
 L
 φd1
 φd2
 φD
 H
PTH-22S
 22 34 85 11 10.5
 22 25 M10（W 3 ／ 8 ）
 35 （3.6）
 69～147
（7～15）
 13～8.8
PTH-22W
 110 - 18 （1.8）
 9.2～6.3
PTH-30S
 30 44 90 11 12 30 21 137 （14）
 98～441
（10～45）
 21～10
PTH-30W
 110 - 69 （7.0）
 15～7.1
PTH-40S
 40 55 105 15 14 40 25 M12（W 1 ／ 2 ）
 216 （22）
 294～883
（30～90）
 15～8.9
PTH-40W
 130 - 108 （11）
 11～6.3
PTH-50S
 50 66 105 15 14 50 23 490 （50）
 686～1765
（70～180）
 15～9.5
PTH-50W
 310 - 245 （25）
 11～6.7
PTH-60S
 60 76 110 15 14 60 28 647 （66）
 1373～2746
（140～280）
 12～8.7
PTH-60W
 140 - 324 （33）
 8.7～6.2
PTH-80S
 80 100 130 18 16 80 40 M16（W 5 ／ 8 ）
 785 （80）
 2157～4903
（220～500）
 11～7.2
PTH-80W
 170 - 392 （40）
 7.7～5.1
PTH-100S
 100 130 160 20 20 100 45 1157 （118）
 3923～8336
（400～850）
 9.8～6.7
PTH-100W
 205 - 579 （59）
 6.9～4.7
PTH-100hS
 100 130 160 20 20 100 45 1863 （190）
 6865～12749
（700～1300）
 9.4～6.9
PTH-100hW
 205 - 932 （95）
 6.6～4.9
※ 防震橡胶动态弹性系数等于静态弹性系数1.3倍。

备注

1.如有其他规格要求，请咨询。

2.设计和规格如有修改，恕不另行事先通知。
