PTH-S 系列

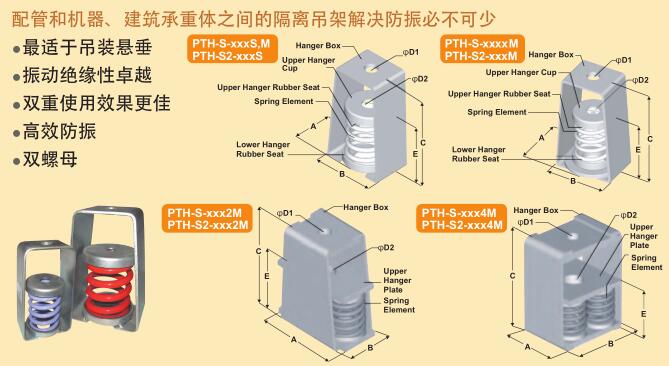

PTH  -S
       -S2 SPRING VIBRATION ISOLATING HANGER
吊 架 型 弹 簧 防 振 器



描 述

TOZEN PTH-S  系列弹簧减震弹簧由钢制外壳和带有钢制顶部以及橡胶垫圈的自由稳定的弹簧构成。

TOZEN PTH  系列橡胶减震器由钢制外壳和带有橡胶构成。所有弹簧的元件符合JIS2704的要求，为半永久性产品。为保证安装后稳定及更少水平震动，当在额定荷载时，弹簧的外径大于压缩弹簧高度的80%.。所有弹簧的极限荷载皆超出列表中额定荷载的50%.PTH-S系列减震器可以满25mm和50m的形变量的要求，PTH-S系列减震器的荷载范围从10kgf到5，600kgf.PTH系列减震器荷载最大可以达到1300kgf.PTH-S和PTH系列弹簧/橡胶减震器被推荐广泛使用于悬挂式设备、低速风机、变压器、管道等设备上。

规 格

PTH-S 系列减震器可以满足超过6mm的静态挠度，由钢质外壳以及橡胶垫圈包裹的自由稳定的钢质弹簧构成。

当在额定荷载时，弹簧外径大于压缩弹簧高度的80%。所有弹簧的极限荷载皆超出列表50%. PTH-S系列减震器由TOZEN荣誉出品。

PTH 系列减震器可以满足超过6mm的静态挠度，由钢质外壳以及橡胶垫圈包裹的橡胶构成。

当在额定荷载时，弹簧外径大于压缩弹簧高度的80%。所有弹簧的极限荷载皆超出列表50%. PTH-S系列减震器由TOZEN荣誉出品。

应 用

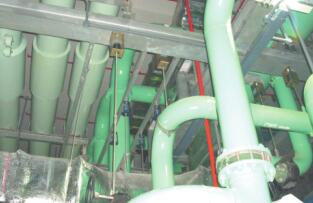

TOZEN PTH-S 和 PTH  系列减震器隔绝吊挂震源听得到和听不到的躁音和震动。

TOZEN PTH-S 和 PTH 系列减震器适合用在例如风机、管道系统和通风管道等设备上。

PTH-S和PTH的标准品可以在工厂组装完毕，方便管道系统安装。

PTH-S和PTH减震器可以方便管道系统安装，节省劳动力。

PTH-S和PTH减震器可以在工厂完成预加载，或预留钻孔以方便管道系统安装。PTH-S和PTH减震器可以满足高荷载、大偏移量以及30°的摆动幅度要求。



产品型号/性能
型 号
 额定载荷
 弹簧系数
(Kg/mm)
 弹簧颜色
 尺寸
(Kgs)
 ( Lbs)
 A B C D1 D2 E
PTH-S系列是25mm形变量
PTH-S-10S
 10
 22 0.4
 GREEN
 58
 85 145
 13
 15
 92
PTH-S-15S
 15 33 0.6
 BLUE
 58
 85
 145
 13
 15
 92
PTH-S-25S
 25 55 1 WHITE
 58
 85
 145
 13
 15
 92
PTH-S-35S
 35 77 1.4 YELLOW
 58
 85
 145
 13
 15
 92
PTH-S-50S
 50 110 2 ORANGE
 58
 85
 145
 13
 15
 92
PTH-S-80S
 80
 176 3.2 VIOLET
 58
 85
 145
 13
 15
 92
PTH-S-120S
 120 264
 4.8 RED
 58
 85
 145
 13
 15
 92
PTH-S-175S
 175
 385 7 SILVER
 58
 85
 145
 15
 15
 92
PTH-S-225S
 225
 495
 9 BROWN
 58
 85
 145
 15
 15
 92
PTH-S-300M
 300
 660 12 RED
 84
 120
 180
 17 18
 115
PTH-S-450M
 450 990
 18 GREEN
 84
 120
 180
 17 18
 115
PTH-S-600M
 600 1320
 24 SILVER
 105
 125
 200
 25 18
 123
PTH-S-825M
 825
 1815
 33 BROWN
 105
 125
 200
 25 18
 123
PTH-S-1100M
 1100 2420
 44 BLUE
 105
 125
 200
 25 18
 123
PTH-S-1202M
 1200
 2640
 48 SILVER
 230
 124
 280
 30 30 145
PTH-S-1652M
 1650
 3630
 66 BROWN
 230
 124
 280
 30 30 145
PTH-S-1952M
 1950
 4290
 78 BROWN+WHITE
 230
 124
 280
 30 30 145
PTH-S-2202M
 2200
 4840
 88 BLUE
 230
 124
 280
 30 30 145
PTH-S-2502M
 2500
 5500
 100 BLUE+WHITE
 230
 124
 280
 30 30 145
PTH-S-2802M
 2800
 6160
 112 BLUE+BROWN
 230
 124
 280
 30 30 145
PTH-S-3304M
 3300
 7260
 132
 BROWN
 195
 235
 300
 36
 36
 148
PTH-S-3604M
 3600
 7920
 144
 SILVER+BROWN
 195
 235
 300
 36
 36
 148
PTH-S-3904M
 3900
 8580
 156
 BROWN+WHITE
 195
 235
 300
 36
 36
 148
PTH-S-4404M
 4400
 9680
 176
 BLUE
 195
 235
 300
 36
 36
 148
PTH-S-5004M
 5000
 11000
 200
 BLUE+WHITE
 195
 235
 300
 36
 36
 148
PTH-S-5604M
 5600
 12326
 224 BLUE+BROWN
 195
 235
 300
 36
 36
 148
PTH-S2系列是50mm形变量
PTH-S2-25S
 25
 55
 0.5
 WHITE
 84
 120
 210
 15
 18
 135
PTH-S2-35S
 35 77 0.7 YELLOW
 84
 120
 210
 15
 18
 135
PTH-S2-50S
 50 110 1 ORANGE
 84
 120
 210
 15
 18
 135
PTH-S2-80S
 80 176 1.6
 VIOLET
 84
 120
 210
 15
 18
 135
PTH-S2-125S
 125 275 2.5 RED
 84
 120
 210
 15
 18
 135
PTH-S2-175S
 175 385 3.5
 SILVER
 84
 120
 210
 15
 18
 135
PTH-S2-250S
 250 550 5 BROWN
 84
 120
 210
 15
 18
 135
PTH-S2-175M
 175 385
 3.5
 ORANGE
 105
 140
 255
 21
 24
 168
PTH-S2-245M
 245 539
 4.9 VIOLET
 105
 140
 255
 21
 24
 168
PTH-S2-350M
 350 770 7 RED
 105
 140
 255
 21
 24
 168
PTH-S2-525M
 525 1155
 10.5 GREEN
 105
 140
 255
 21
 24
 168
PTH-S2-750M
 750 1650 15 SILVER
 105
 140
 255
 21
 24
 168
PTH-S2-1502M
 1500 3300
 30 SILVER
 260
 134
 330 30
 30
 190
PTH-S2-2102M
 2100 4620
 42 SILVER+BROWN
 260
 134
 330 30
 30
 190
PTH-S2-3004M
 3000 6600
 60 SILVER
 220
 260 340 36
 36
 193
PTH-S2-4204M
 4200 9240 84 SILVER+BROWN
 220
 260 340 36
 36
 193

安装说明
1、考虑到吊架的高度和位置来调节上下连杆；
2、将上部连杆固定在天花板中；
3、将下部连杆与减震器连接，通过压缩减震器底部的螺栓和垫圈来固定减震器（大约10mm）；
4、将上部连杆与吊架相连；
5、固定悬挂的管道系统、设备等；
6、重复1-5步，直到减震吊架安装完毕；
7、管道系统、设备注水后，固定限位螺栓。通过调节螺母来调节减震器达到合适的高度；
8、最后检查减震器位于合适的位置，特别注意吊架不要倾斜


备注
1.如有其他规格要求，请咨询。
2.设计和规格如有修改，恕不另行事先通知。
