PTM-A系列



说 明

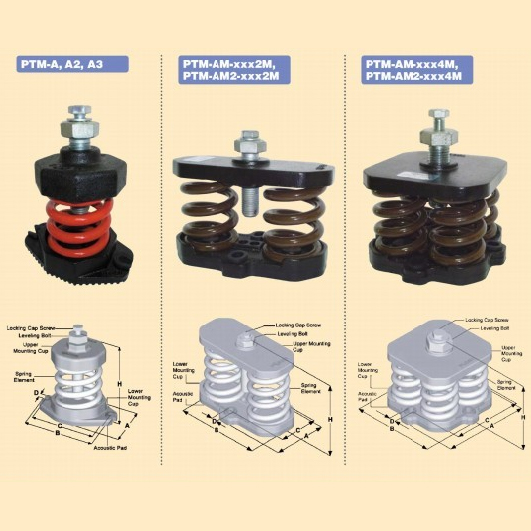

TOZEN产品PTM-A和PTM-AM系列是外露式减震器，专为高偏移设计。PTM-A系列使用一根弹簧，PTM-AM则使用多根弹簧，应用更加广泛。这些稳定而可靠的减震器上部由钢制弹簧构成，底部则由消音减震垫构成。所有系列产品顶部和底部都有球墨铸铁固定盖包裹弹簧。另外，PTM-A和PTM-AM采用螺栓将减震器底座与结构相连。并以弹性垫圈作为防滑消音垫，弹性垫圈可以防止噪声和震动传输通过支架和螺栓传递到结构。

弹簧设计在减震器内，参照规范JIS B2704，为半永久性产品。为保证安装后稳定及更少水平震动，当处于额定载荷时，弹簧外径大于弹簧负荷后高度的80％。所有弹簧的极限荷载皆超出表列之额定荷载50％，令减震器安全系数更高。

PTM-A 和 PTM-AM  系列可以减震器可以满足25mm的标准形变量的要求，还可以满足50mm和75mm的形变量。PTM-A系列减震器的荷载范围从25kgf到1,400kgf（55lbs到3,080lbs），PTM-AM系列减震器的荷载范围可达5600kgf（1,2320lbs）。

PTM-A 和 PTM-AM  系列减震器在控制列如往复式空气压缩机、水冷机组、中央空调、鼓风机、离心轴流式风扇、内燃机以及其他类似的机械设备产生的高频和低频震动方面效果显著。

应 用

PTM-A 和 PTM-AM 系列减震器被推荐使用于在重要的需要安静的区域附近的噪音源的降噪和减震。

PTM-A 系列减震器典型应用于减少噪声和震动从低速机械设备传输到建筑结构。

PTM-A 和 PTM-AM 系列减震器能被广泛应用于隔离机械设备，列如往复式空气压缩机、水冷机组、水泵、风机、内燃机以及类似设备。

规 格

减震器是由外露的水平稳定的自由弹簧组成。减震器上下两则均有球墨铸铁罩，在下侧的球墨铸铁罩下有防滑减震垫。减震器顶部带有水平调节用的螺栓和垫圈，用来和设备接触。为保证安装后稳定及更少水平震动，当在额定荷载时，弹簧外径大于弹簧负荷后高度的80％。所有弹簧的极限荷载皆超出表列之额定荷载50％，令减震器安全系数更高。

请依据工程实际荷载情况参照减震产品手册选用合适的型号。减震器将根据荷载大小用不同颜色加以区分。

PTM-A, AM系列 选型表
25mm形变量座地式单弹簧减震器&高荷载多弹簧减震器
型 号
 额定载荷
 弹簧系数（kgf/mm）
 弹簧元件
 运行高度（mm）
 外形尺寸 （mm）
 锁紧螺帽规格
 定位螺栓规格
千克力（kgf）
 磅（lb）
 弹簧颜色
 外径（mm）
 自由高度（mm）
 A B C D
PTM-A-25S
 25
 55
 1.0
 白
 50
 80
 120
 61
 107
 89 10
 M10x32
 M16x70
PTM-A-35S
 35 77
 1.4
 黄
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-50S
 50 110
 2.0
 橙
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-80S
 80
 176
 3.2
 紫罗兰
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-120S
 120
 264
 4.8
 红
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-175S
 175
 385
 7.0
 银
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-225S
 225
 495
 9.0
 棕
 50
 80
 120
 61
 107
 89
 10
 M10x32
 M16x70
PTM-A-200M
 200
 440
 8.0
 紫罗兰
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-300M
 300
 660
 12.0
 红
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-450M
 450
 990
 18.0
 绿
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-600M
 600
 1320
 24.0
 银
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-825M
 825
 1815
 33.0
 棕
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-1100M
 1100
 2420
 44.0
 蓝
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A-1400M
 1400
 3080
 56.0
 蓝+棕
 75
 100
 150
 88
 136
 117
 13
 M12x43
 M22x80
PTM-AM-1652M
 1650
 3630
 66.0
 棕
 75
 100
 144
 112
 198
 75
 14x18
 M12x43
 M22x80
PTM-AM-2202M
 2200
 4840
 88.0
 蓝
 75
 100
 144
 112
 198
 75
 14x18
 M12x43
 M22x80
PTM-AM-2802M
 2800
 6160
 112.0
 蓝+棕
 75
 100
 144
 112
 198
 75
 14x18
 M12x43
 M22x80
PTM-AM-3304M
 3300
 7260
 132.0
 棕
 75
 100
 152
 197
 197
 161
 14x18
 M16x45
 M30x90
PTM-AM-4404M
 4400
 9680
 176.0
 蓝
 75
 100
 152
 197
 197
 161
 14x18
 M16x45
 M30x90
PTM-AM-5604M
 5600
 12320
 224.0
 蓝+棕
 75
 100
 152
 197
 197
 161
 14x18
 M16x45
 M30x90

注-1 所有弹簧都是水平方向稳定的自由弹簧。（外部直径>80%弹簧压缩高度）
注-2 如有需求更大载荷和挠度量，请联系我司以获得相关的技术支持。

PTM-A2, AM2系列 选型表
50mm形变量座地式单弹簧减震器&高荷载多弹簧减震器
型 号
 额定载荷
 弹簧系数（kgf/mm）
 弹簧元件
 运行高度（mm）
 外形尺寸 （mm）
 锁紧螺帽规格
 定位螺栓规格
千克力（kgf）
 磅（lb）
 弹簧颜色
 外径（mm）
 自由高度（mm）
 A
 B C D
PTM-A2-25S
 25
 55
 0.5
 白
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-35S
 35 77 0.7
 黄
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-50S
 50 110 1.0
 橙
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-80S
 80 176 1.6
 紫罗兰
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-125S
 125 275 2.5
 红
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-175S
 175 385 3.5
 银
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-250S
 250 550 5.0
 棕
 75
 120
 170
 88
 136
 117
 13
 M12x43
 M22x80
PTM-A2-175M
 175
 385 3.5
 橙
 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A2-245M
 245 539 4.9
 紫罗兰
 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A2-350M
 350 770 7.0
 红
 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A2-525M
 525 1155 10.5
 绿 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A2-750M
 750 1650 15.0
 银 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A2-1050M
 1050 2310 21.0
 银+棕
 90
 145
 195
 101
 155
 130
 13
 M12x43
 M22x115
PTM-AM2-1502M
 1500 3300 30.0
 银
 90
 145
 189
 130
 230
 92
 14x18
 M12x43
 M22x80
PTM-AM2-2102M
 2100 4620 42.0
 银+棕
 90
 145
 189
 130
 230
 92
 14x18
 M12x43
 M22x80
PTM-AM2-3004M
 3000 6600 60.0
 银
 90
 145
 196
 244
 244
 203
 14x18
 M16x45
 M30x90
PTM-AM2-4204M
 4200
 9240 84.0
 银+棕
 90
 145
 196
 244
 244
 203
 14x18
 M16x45
 M30x90

注-1 所有弹簧都是水平方向稳定的自由弹簧（外部直径>80%弹簧压缩高度）
注-2 如有需求更大载荷和挠度量，请联系我司以获得相关的技术支持

PTM-A3系列 选型表
75mm形变量座地式单弹簧减震器&高荷载多弹簧减震器
型 号
 额定载荷
 弹簧系数（kgf/mm）
 弹簧元件
 运行高度（mm）
 外形尺寸 （mm）
 锁紧螺帽规格
 定位螺栓规格
千克力（kgf）
 磅（lb）
 弹簧颜色
 外径（mm）
 自由高度（mm）
 A B C D
PTM-A3-180S
 180
 396
 2.4 橙
 90
 170
 220
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A3-255S
 255
 561
 3.4 紫罗兰
 90
 170
 220
 101
 155
 130
 13
 M12x43
 M22x115
PTM-A3-375S
 375
 825
 5.0 红 90
 170
 220
 101
 155
 130
 13
 M12x43
 M22x115

注-1 所有弹簧都是水平方向稳定的自由弹簧（外部直径>80%弹簧压缩高度）
注-2 如有需求更大载荷和挠度量，请联系我司以获得相关的技术支持


安装说明

1）将设备提升到设备基座比减震器的运行高度高5mm的位置（参见目录）。如果基座的高度和减震器的高度相同，保留50mm空隙在基座和地板之间。保持这一高度直到管道设施完成。

2）将减震弹簧置于设备底部与减震器框架中，连接固定螺栓和垫圈，但不要拧紧。

3）通过逆时针调节螺栓将设备重量逐渐转移到弹簧上，直到弹簧被压缩到恰好能够移开垫块。

4）紧固固定螺栓，安装完毕。

备 注

a）禁将设备直接安装在自由弹簧上。否则当安装完成时，将导致减震器的运行高度不够。

b）垂直管道系统和阀门的重量必须支架或其他支撑。

c）最后时刻安装软接头，按照上述说明或联系软接头的生产厂家。

d）使用螺栓将减震器固定在地板上，但在大多数情况下，这并非必

须要件，因为防滑减震垫圈或支架将起到这一作用。当必须使用螺栓时，避免螺栓和支架的直接金属接触，以达到防止噪音传递的作用。螺杆需要放入清理干净的孔洞中，橡胶垫圈作用在螺帽位置。螺栓只需在紧固后再拧半圈。

1. 如有其他规格要求，请咨询。

2. 设计和规格如有修改，恕不另行事先通知。
