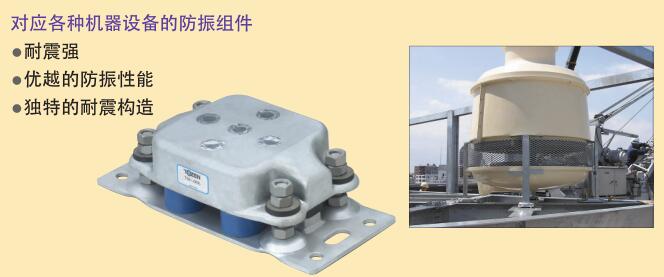

TSU高荷载多弹簧防振组合


TSU HEAVY DUTY FLOOR MOUNTING SPRING ISOLATOR
高 荷 载 多 弹 簧 防 振 组 合



用 途

用于冷却塔、发电机、空调机、各种成套设备、大型变压器的防振

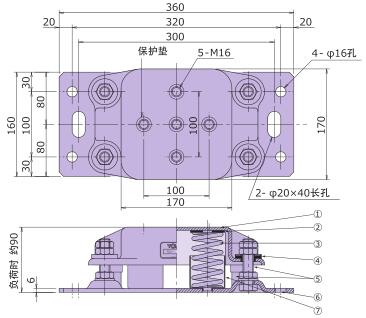

号 码
 名 称
 材 质
1 外壳
 FCD450
2 橡胶板
 合成橡胶
3 弹簧
 硬鋼線
4 橡胶圈
 合成橡胶
5 耐震螺丝
 SS400钢
6 基板
 SS400钢
7 弹簧壳
 合成树脂(PP)
弹簧以外金属零件已做过电镀锌处理。
保护铝箔贴上外壳上部机器固定用的螺母。

产品型号/性能
型 号
 弹性系数N/mm（kgf/mm）
 额定载荷kN（kgf）
 固有振动频率Hz
 质量kg
TSU-200L
 113 (11.5)
 1.18～1.96 (120～200)
 4.9～3.8
 7.9
TSU-350L
 195 (19.9)
 1.96～3.43 (200～350)
 5.0～3.8
 8.0
TSU-600L
 336 (34.3)
 3.43～5.88 (350～600)
 4.9～3.8
 8.2
TSU-1000L
 561 (57.2)
 5.88～9.81 (600～1000)
 4.9～3.8
 8.7
TSU-1500L
 839 (85.6)
 9.81～14.7 (1000～1500)
 4.6～3.8
 8.7
TSU-2000L
 1118 (114)
 14.7～19.6 (1500～2000)
 4.3～3.7
 8.8

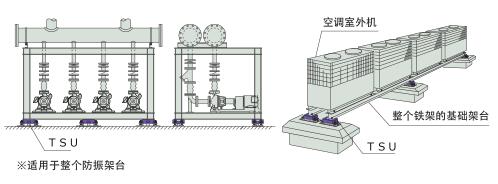

安装例



备注

1.如有其他规格要求，请咨询。
2.设计和规格如有修改，恕不另行事先通知。
